金刚石砂轮概述

Jul 06, 2019
一、人造金刚石砂轮的用途:

   人造金刚石砂轮广泛用于:硬质合金、光学镜头、磁性材料、模具钢材、陶瓷行业、大理石、花岗岩的深度加工。

二、人造金刚石砂轮的分类

人造金刚石砂轮按结合剂可分为四大类,如下:

(1) 金属结合剂砂轮
(2) 陶瓷结合剂砂轮
(3) 树脂结合剂砂轮
(4) 电铸结合剂砂轮

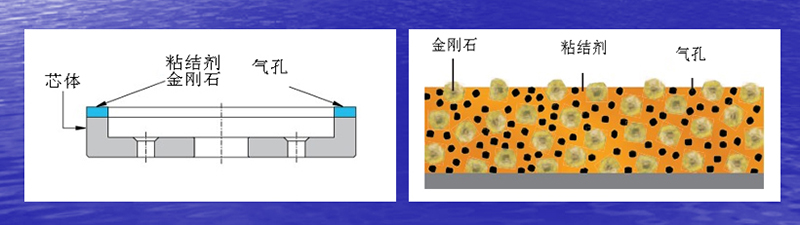

三、砂轮的结构:

芯体
气孔
粘结剂
金刚石



A、芯体

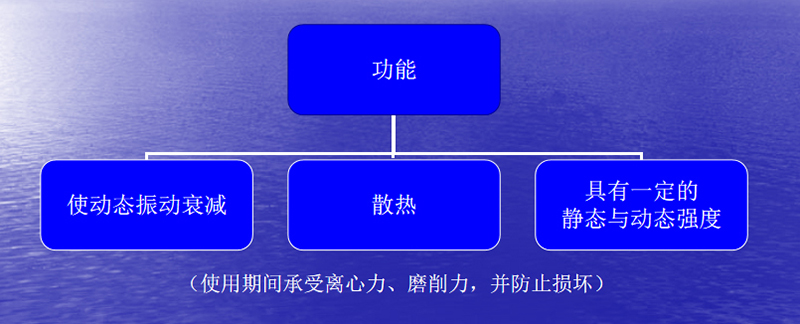

①芯体的主要功能是:

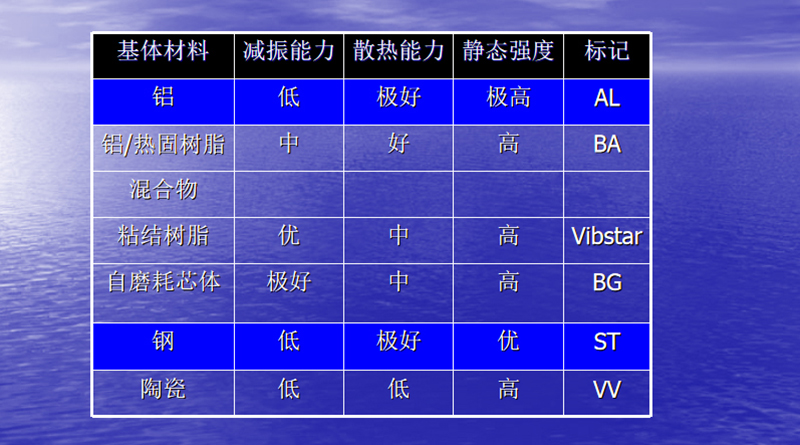

②砂轮芯体的材料及其性能:

根据不同的制造方法和不同的应用,砂轮的芯体材料也不同.



★特别是使用细粒度磨削时,强烈建议使用低振动的材料.只有这样才能达到细粒度砂 轮的设计目的,即完美的加工表面.

B、气孔:

在砂轮制造工艺中,增加气孔而所制造出的金刚石砂轮在切削过程中,所起到的功效是不可忽视的.

★金属结合剂砂轮没有气孔

①气孔的功效:

储存部分冷却液-使砂轮与工件在切削过程中,起到冷却效果更佳;
储存部分切削物;
使砂轮自锐效果更佳,磨削效率增高.

C、粘结剂

①粘结剂的功效:

粘结剂主要起粘结作用.粘着力的好坏不仅对砂轮性能、寿命和形状保持性都有绝对影响.优质的结合剂在磨削过程中,有自锐化效应.
(所谓自锐效应,意指结合剂和磨料磨耗最小,磨削力保持低水准,而无需再锐化得磨削工艺)

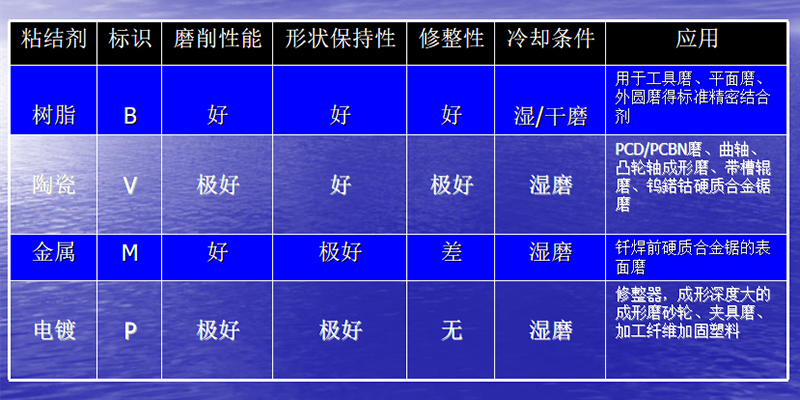

②各种粘结剂的基本性能:



ⅰ.树脂粘结剂-“B”:

树脂粘结剂的添加剂通常包括苯酚和酰亚胺树脂,它们瞬间可承受最大热负载可为250°C到350°C之间.树脂粘结剂有很好的冷切削能力,可用于多种金刚石和立方氮化硼砂轮.某些粘结剂还可用于干磨.由于其规模小,压制温度低,树脂粘结剂通常是各种粘结剂中最经济的选择.由于其有限的机械强度,所以使用了树脂粘结剂的磨具往往比使用金属或金属陶瓷粘结剂的稳定性差.但是,如果要求非常优良的磨削加工表面,树脂粘结剂磨具是非常合适的选择.

ⅱ.陶瓷粘结剂-“V”:

我们这里讲的是使用玻璃无压制作的传统陶瓷或陶瓷粘结剂,这些粘结剂系统的热负荷能力在600°C和700°C之间.陶瓷粘结剂具有很好的涂覆能力,可以使这些研磨工具在磨环失去几何形状时很容易返回其原来的形状,这一点也保证了机械能自动重复修整工艺.陶瓷粘结剂的另一个优点是在生产过程中可控制磨环的孔隙,包括封闭的和开放的环结构,其他粘结剂系统都不能做到这一点.

ⅲ.金属粘结剂-“M”:

用于粘结金属的粘结剂包括各种不同的青铜合金,这些粘接系统的热承载能力可高达600°C.金属粘结研磨工具具有卓越的磨粒保护能力,所以它们又能保持稳定的形状-这是一个决定性的特点.例如在磨削曲面时,这些粘结系统还能够更好的释放掉磨削热,所以它们是开槽磨削的理想选择(铣刀、钻头等),能够大大提高生产能力.

ⅳ.电镀粘接-“G”:

采用大磨粒喷射形成单一复层,对用其它方法难以加工的材料可进行复杂形状加工,并达到高磨削效率.

D、金刚石

金刚石俗称“金刚钻”,化学式为“C”.它也是我们常说的钻石.是一种由纯碳组成的矿物.金刚石是自然界中最坚硬的物质.金刚石的用途非常广泛,例如:工艺品、工业中的切割工具.碳可以在高温、高压下形成金刚石.

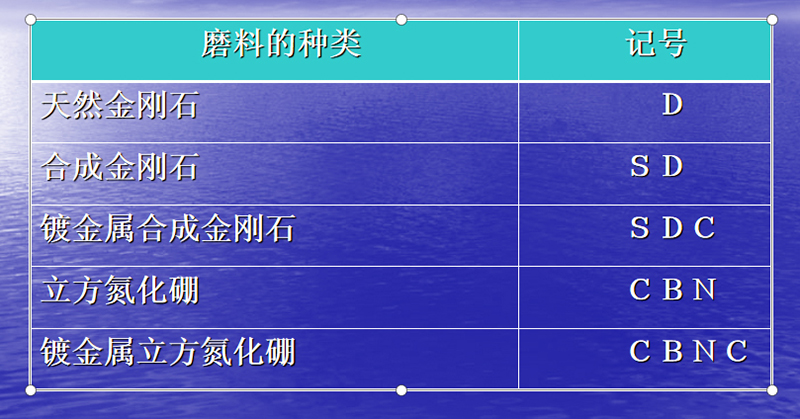

①磨料的种类:



②磨料种类的阐述:

(一)、天然金刚石-D:

   世界上只有少数地方可以出产金刚石,因为钻石要在非常特殊的条件下才能产生.未经加工的金刚石可用于拉丝模、钻头、修整器等方面.

(二)、人造金刚石-SD:

   人造金刚石与天然钻石的不同在于它能大量生产,并能加上用于特殊应用的最佳特性.人造金刚石在锯切钻磨石材、混泥土和碳化钨等坚硬、易碎材料的可使用性方面扮演了重要的角色.

(三)、立方晶氮化硼-CBN:

   和人造金刚石一样,CBN也是在极高的温度和压力下人工制造的.CBN是一种自然界不会产生的物质.CBN的硬度仅次于金刚石,它具有非常好的耐热性和机械强度.由于这些物质,CBN被用于研磨硬质钢和合金钢等非常坚硬的材料的工具中.

(四)、SUNPAX:多晶立方晶氮化硼(PCD):

    SUNPAX是将多晶人造金刚石粉和粘接剂的混合物在高温、高压下加工而制成的.它被用于各种有色金属、非金属和合成材料的精密切割工具和耐磨工具中.

(五)、化学气相淀积(CVD)金刚石:

     通过化学气相合成而制成的CVD金刚石膜被用于微钻、TAB刀具和各种其它精密金刚石刀具.

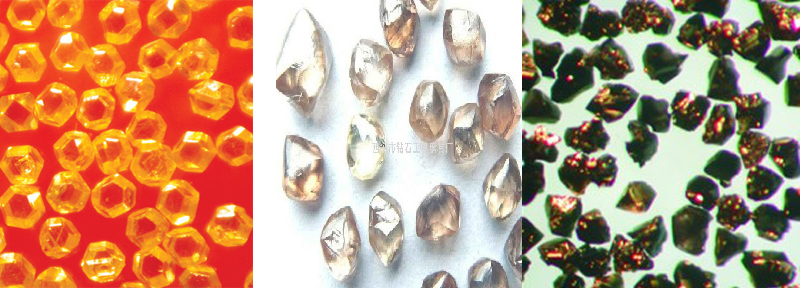

④各种金刚石外貌:



③磨粒的形状、结构、涂层:

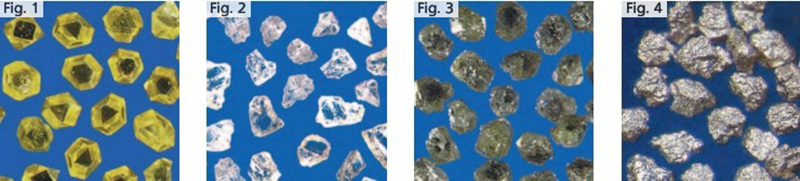

磨粒颗粒的质量起着决定性的作用.磨粒颗粒有多种形状,从规则的块状磨粒(Fig1)到不规则有尖角的磨粒(Fig2),其结构也有单晶体和多晶体之分.相对于单晶体(Fig1)的坚硬和抗冲击,多晶体磨粒(Fig3)在工作时易裂开并形成新的工作面(称为“自锋利”),从而延长砂轮寿命.在磨粒的表面涂覆有助于磨粒与结合剂的粘结,对保证砂轮的尺寸稳定性有益.抛光磨粒磨削,也成为涂层(Fig4),可以提高磨料的效率.此外,加上涂层的磨粒使粘结剂和磨削的磨粒之间产生热阻,这在某些应用中是极为有益的,由于金刚石的热导率很高,所以涂层是非常重要的.

⑤磨粒尺寸、表面级别:

(一)、磨粒尺寸:

    下图是研磨剂的分类.磨粒的尺寸很大程度上决定了砂轮的性能、材料去除率、研磨的效率和工作表面质量.为确保很好的切削能力和完美的加工表面,需要认真校准磨粒尺寸.可以通过筛选或精密挑选达到校准尺寸的目的.下表显示了标准的磨粒大小和其他标准磨粒及筛格尺寸.

(二)、表面级别:

磨粒大小很大程度上决定了材料去除率,尤其是工件的表面质量.通常情况下,磨粒越粗,材料的去除率越高,但是表面光洁度越差.反过来,磨粒越细,材料的去除率越低,但是表面光洁度越好.正因为去除率与表面光洁度之间存在着这种对比,许多材料在粗磨之后仍然再需要进行精磨,先粗后精.

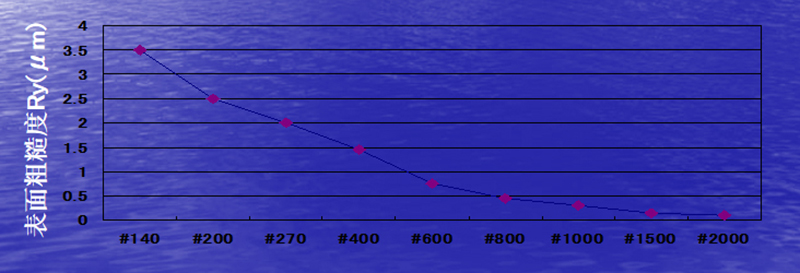

 以下是磨粒尺寸与工件表面质量的标准值.数值时在交叉磨削(产生最好的表面质量)之后确定的,这意味着这些数值可能是最好的结果.
